厂家详解电动滚筒内部拆卸图

　　电动滚筒作为皮带输送机的核心驱动部件，将电机、减速机与滚筒体集成一体，结构紧凑、运行稳定。当出现异响、卡滞、不转等故障时，需对内部进行拆卸检修。本文结合常见电动滚筒结构，详解内部拆卸流程、关键要点，兼顾安全性与实操性，帮助快速完成拆卸作业。

　　电动滚筒内部核心结构主要包括：滚筒体、电机（内置/外置）、减速机（齿轮式/摆线式）、轴承、法兰轴、密封件及接线盒等，不同类型（内置式、外置式）拆卸步骤略有差异，但核心逻辑一致——先外部拆解，再逐步分离内部部件，全程做好防护与标记。

　　一、拆卸前准备工作
　　1.安全防护：切断电动滚筒总电源，悬挂“禁止合闸、正在检修”警示牌，防止误操作触电；佩戴防滑手套、防护眼镜，避免部件划伤或油污沾染。
　　2.工具与物料：准备扳手、螺丝刀、起拔螺钉、吊环螺钉、接油容器、抹布等，提前清理滚筒表面灰尘与油污，确保操作环境整洁。

　　3.前期检查：记录滚筒接线方式，在电源线与接线柱对应标注号码，便于后续组装；确认滚筒无残留压力，外置式电动滚筒需先分离电机与滚筒的连接部件。

　　二、核心拆卸步骤（以常用内置式电动滚筒为例）
　　1.拆卸外部部件：先利用滚筒左右支座上的吊环螺钉，将滚筒吊起并平放在干净地面；拧下放油螺塞，用接油容器放干净内部润滑油，避免拆卸时油污泄漏污染部件。
　　2.分离接线盒：拆下接线盒盖，拆除电源线，卸下接线盒，注意保护电机出线，切勿碰伤导线绝缘层。
　　3.拆除支座与端盖：拆下左右支座体，将其中一支座上的吊环螺钉拆下，拧在右支承轴端面上；利用吊环螺钉将滚筒缓慢直立吊起，直立于空心支架上，避免碰伤电机出线。
　　4.分离电动滚筒体与端盖：拧下右端盖与滚筒体的连接螺钉，用两只螺钉拧入右端盖的起拔螺钉孔中，将右端盖均匀缓慢顶出滚筒体止口，再用吊环螺钉吊起右端盖；随后吊住筒体，拧去左端盖与滚筒体连接螺钉，用起拔螺钉顶起筒体，吊去滚筒体。

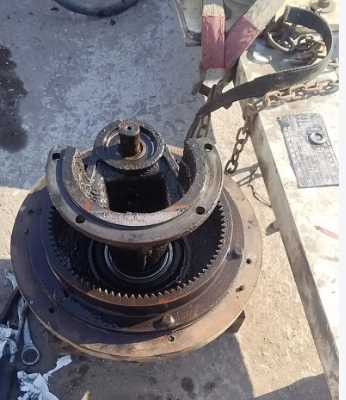

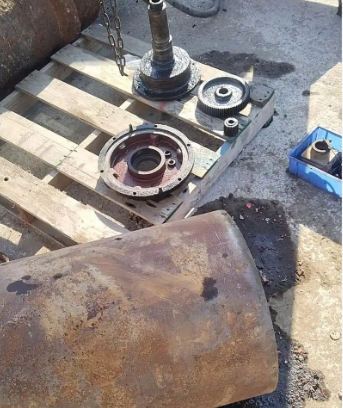

　　5.拆解内部核心部件：拆去右法兰轴，再拆去减速机即可进行零件检修或更换；若需检修电机，吊住电机拆下右端盖，将电机和左法兰轴平放，拧下二者连接螺钉，拆下左法兰轴，从左法兰轴孔中抽出电机电源线，即可对电机进行维修。

　　三、拆卸关键注意事项
　　1.所有部件拆卸后需按顺序摆放，做好标记，避免组装时混淆或遗漏，尤其密封件、轴承等易损部件需单独放置、妥善保护。
　　2.拆卸端盖时，起拔螺钉需均匀用力，避免端盖变形；吊装过程中轻拿轻放，防止滚筒体、电机等部件碰撞损坏。
　　3.拆卸后的部件需及时清洗，检查轴承磨损、密封件老化、齿轮损坏等情况，损坏部件需及时更换，避免二次故障。
　　4.外置式电动滚筒需先分离电机与滚筒的联轴器、液力耦合器，带逆止器的需同时拆去逆止器，再按后续步骤拆解。
　　综上，电动滚筒内部拆卸需遵循“安全优先、分步操作、做好标记”的原则，掌握核心结构与拆卸流程，既能高有效完成检修，也能避免部件损坏，延长设备使用寿命。拆卸完成后，组装需按拆卸相反顺序进行，确保各部件安装到位、密封良好。
